PODKŁADKA SAMOUSTAWNA
Podkładki samoustawne TGT mają zastosowanie w montażu konstrukcji stalowych przy połączeniach śrubowych pod dowolnym kątem względem płaszczyzny oporu podkładki. Podkładka składa się z: kołyski poz. 1, podkładki promieniowej poz. 2, zakres regulacji śruby mocującej wynosi od 40o – 110o. Podkładki samoustawne wykonane są jako odlewy staliwne, wykończenie powierzchni ocynkowane galwanicznie.

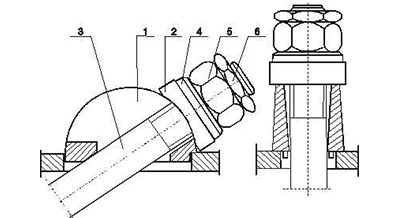

1 – kołyska TGTk,
2 – podkładka promieniowa TGTp,
3 – śruba montażowa,
4 – podkładka wg PN/M-82144,
5 – nakrętka,
6 – nakrętka niska wg PN/M-82153

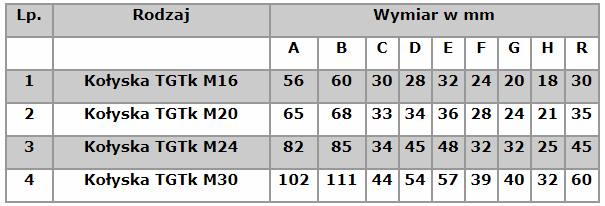

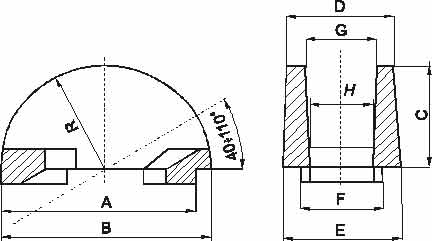

KOŁYSKA
![](http://www.hedem.pl/wp-content/uploads/2018/03/str2a_2.jpg)
![](http://www.hedem.pl/wp-content/uploads/2018/03/tab-kolyska.jpg)

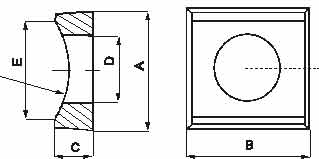

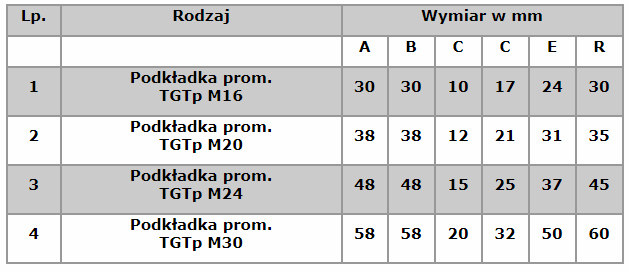

PODKŁADKA PROMIENIOWA
![](http://www.hedem.pl/wp-content/uploads/2018/03/str2b_1.jpg)
![](http://www.hedem.pl/wp-content/uploads/2018/03/pod-tab.jpg)

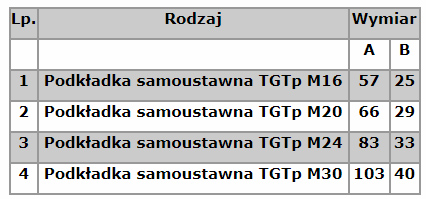

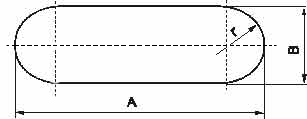

Wymiary przyłączeniowe podkładki samoustawnej TGT
![](http://www.hedem.pl/wp-content/uploads/2018/03/str2b_2.jpg)
![](http://www.hedem.pl/wp-content/uploads/2018/03/tab-k.jpg)
